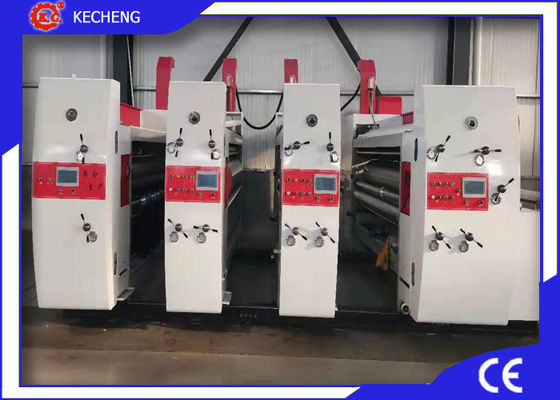

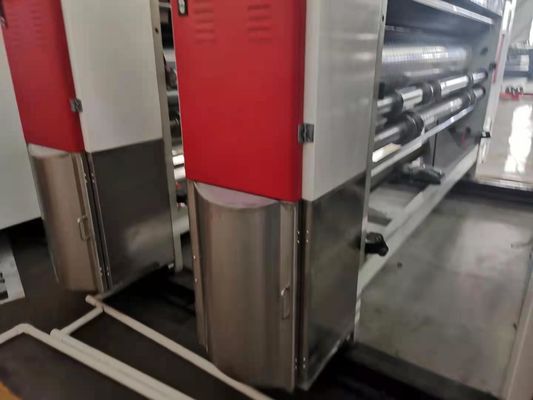

Máquina ondulada de alimentação de Slotter Die Cutter da impressora da caixa da borda de ataque 2 cores
•Projeto de acordo com o pedido alto e a função segura, operação da humanização que pode ajuste, revisão, implementar, mudança e memórias no curto período de tempo, e dados da exposição.
•Todos os rolos de movimentação são feitos do aço alto, cromo duro chapearam a superfície com grinded.
•As engrenagens da movimentação adotam o aço de alta qualidade com tratamento térmico com grinded.
•O rolo da movimentação principal para adotar keyless conecta, diminui a diferença da conexão, para assegurar imprimir a precisão.
•O dispositivo do equilíbrio automático do óleo do coordenador, mantém o igual do nível de óleo em cada unidade.
•A fase adota o ajuste digital elétrico com “função zero automática do retorno” e ‘das memórias ‘(opções: Tela táctil do controle do PLC)
•Tipo de alimentação borda de ataque do uso ou alimentação do pontapé.
Parâmetro de Technologic
| Modelo |
KC-M920 |
KC-M1224 |
KC-M1628 |
| Tamanho de alimentação máximo |
900*2100mm |
1200*2500mm |
1600*2900mm |
| Tamanho de alimentação mínimo |
300*650mm |
400*720mm |
450*750mm |
| Tamanho imprimindo máximo |
880*1000mm |
1150*2400mm |
1550*2800mm |
| Tamanho de alimentação da faixa clara |
1100*2100mm |
1400*2500mm |
1800*2900mm |
| Velocidade máxima |
150pcs/min |
120pcs/min |
90pcs/min |
| Registrar-se |
+/-0.5mm |
+/-0.5mm |
+/-0.5mm |
| Diferença de entalho mínima |
250*70*250*70m |
270*80*260*80mm |
280*100*280*100mm |
| Entalho preciso |
+/-1.5mm |
+/-1.5mm |
+/-1.5mm |
| Cortar preciso |
+/-1.5mm |
+/-1.5mm |
+/-1.5mm |
CARACTERÍSTICAS
Unidade do alimentador
O ※ que separa e que combina da máquina e da plataforma submete-se ao controle elétrico adicionou com alarme que soa consecutivamente durante a corrida para assegurar a segurança do trabalhador
o ※ ataque o sistema de alimentação da borda que adota a sução do vácuo para fazer a alimentação do cartão lisa, volume do esboço do ar pode ser ajustado de acordo com o cartão diferente.
Os defletores laterais do ※ e o movimento traseiro do defletor são ajustados pelo controle manual, fácil de operar
Rolete de alimentação superior do ※: Diâmetro: ¢132mm, tubulação de aço sem emenda coberta com a borracha desgaste-resistente para certificar-se do papel alimentado na boa forma.
※ Abaixo do rolete de alimentação: Diâmetro: ¢156mm, tubulação de aço sem emenda é chapeado com o cromo e a superfície grinded.
Unidade de impressão
Rolo de impressão do ※:
1)Diâmetro: ¢455mm (com placa de impressão)
2)A tubulação de aço sem emenda de rolo de impressão é chapeada com o cromo rígido e a superfície grinded; 2)O tratamento da correção assegura a corrida estavelmente;
3)Carregando e descarregando a placa imprimindo com controlo elétrico CW/CCW pelo interruptor de pé.
※ Que pressiona o rolo:
1)Diâmetro: ¢156mm
2)Pressionar a tubulação de aço sem emenda do rolo é chapeada com o cromo rígido e a superfície grinded; 3)O tratamento da correção assegura a corrida estavelmente
4)Pressionar o seletor do intervalo do rolo é ajustada pelo controle manual em uma escala de ajuste de 0 a 12mm
Rolo de Anilox do ※:
1)Diâmetro: ¢176mm
2)A tubulação de aço sem emenda do rolo de Anilox é chapeada com o cromo rígido e a superfície grinded, pressionando o anilox;
3)Engrenagem de levantamento pneumática automática que trabalha com sistema de alimentação (o rolo de Anilox abaixa para baixo para tocar em imprimir o molde durante a alimentação, aumenta acima para deixar imprimir o molde após ter parado a alimentação);
Rolo de borracha de distribuição da tinta do ※:
1)Diâmetro: ¢168mm
2)A tubulação de aço sem emenda do rolo de borracha é chapeada com o cromo rígido e a superfície grinded. 3)A borracha grinded especialmente no meio e no nível superior com efeito de distribuição da tinta excelente
Rolete de alimentação do ※:
1)O diâmetro superior do rolete de alimentação é ¢86mm, tubulação de aço sem emenda com as 2 rodas de alimentação, chapeadas com o cromo rígido e a superfície grinded.
2)Abaixo da alimentação o diâmetro do rolete é ¢132mm, chapeado com o cromo rígido e a superfície grinded.
3)O seletor de alimentação do intervalo é ajustado pelo controle manual em uma escala de ajuste de 0 a 12mm
Ajuste da fase do ※:
1)Estrutura planetária;
2)Ajuste numérico elétrico de 360°
3)O movimento horizontal pode ser ajustado pelo controle manual com ajuste de uma distância de 10mm
Circulação do ※ da água da tinta:
1)A bomba de diafragma realizaram o fornecimento da tinta, fácil de operar pneumáticos e mantêm-no; 2)A tela de filtro do óleo pode filtrar a impureza
Unidade de Slotter
Dispositivo vincando do ※:
1) Diâmetro vincando ¢110mm do rolo, chapeado com o cromo rígido e a superfície grinded, com movimento estável;
2) Tratado com a correção do equilíbrio para realizar o corredor estável;
3) O seletor vincando do intervalo do rolo corre o ajuste manual em um formulário ajustável 0 12mm da escala.
4) Movimento horizontal vincando da roda ajustado pelo controle manual.
Estrutura do ajuste horizontal do ※ de entalhar o suporte da faca:
1) O diâmetro do eixo é ¢156mm, chapeado com o cromo rígido e a superfície grinded com movimento estável;
2) A largura de entalho é 7mm;
3) A faca de entalho de aço da liga grinded na forma da engrenagem após o tratamento térmico caracteriza a rigidez e a dureza excelentes;
4) A faca do aparamento da dobro-lâmina do aço de liga após o tratamento térmico com borda afiada pode fazer a elevada precisão
5) Entalhando o movimento horizontal da faca com a roda cearsing ajustada pelo controle manual, fácil de operar.
※ Que entalha a estrutura do ajuste da fase:
1) Estrutura da engrenagem planetária;
2) Entalhando a fase adota o ajuste numérico elétrico de 360° (correr e parar podem ser ajustadas)
3) Altura da caixa ajustada pelo controle do PLC.
Morre a unidade do cortador
Rolo cortando
1) Diâmetro: ¢410mm
2) Feito do material do molde de aço e chapeado com o cromo rígido e a superfície grinded 3)Tratado com a correção do equilíbrio para melhorar a estabilidade de corrida
4)O intervalo fixado do parafuso no cortador de dado é 100mm 5)Apropriado morre o cortador que a altura é 25.4mm
rolo da tampa do ★Anvil
1) Diâmetro: ¢434.2mm
2) o material Aço-moldando é chapeado com o cromo rígido e a superfície grinded. 3)A correção do equilíbrio melhora a estabilidade de corrida.
4)Ajuste da mão do intervalo com o rolo do cortador de dado. 5)A espessura do coxim alcança 9mm, largura 250mm
6)Facilidade movente mecânica com uma distância movente horizontal de 40mm
estrutura do ajuste do ★Phase
1) Estrutura da engrenagem planetária.
2) A fase cortando é controlada pelo ajuste numérico elétrico de 360° (correr e parar podem ser ajustadas)
ajuste ★Interval
O intervalo de alimentação está ajustando pelo controle manual
