Detalhes do produto:
Condições de Pagamento e Envio:
|
nome: | Máquina vincando cortando | Condição: | Novo |
---|---|---|---|
Velocidade: | 4000pcs/h | papelão: | thinckenss máximos 8mm |
Cortar preciso: | +/-0.1mm | tensão: | 380V 50HZ |
Realçar: | máquina cortando da caixa de cartão,máquina cortando da cama lisa |

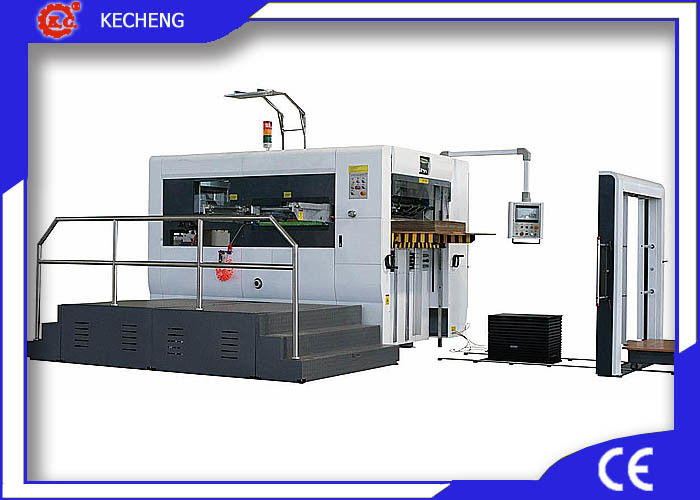

Máquina vincando cortando do leito semi automático do cartão
Maquinaria de Dongguang Kecheng que fabrica Co., Ltd. (K.C.), estabelecido em 1999, que é cometido a fornecer as máquinas da caixa da boa qualidade aos clientes pelo mundo inteiro.
O K.C. é especializado na vária maquinaria de impressão da caixa para encontrar a procura diversificada dos clientes. Está aqui a impressora superior Gluer da impressão Inline, impressora que superior Slotter morre cortador, impressora inferior Gluer da impressão da impressão Inline, a impressora inferior Slotter morre cortador, dobrador Gluer da impressão, costurando a máquina para a opção, nenhuma transferência do rolo da matéria ou transferência do vácuo, o rolo de borracha com o rolo cerâmico do anilox ou a câmara da lâmina de doutor com o rolo cerâmico do anilox, quaisquer tipos da máquina obterão a garantia de qualidade antes do entregado fora de nossa empresa.
I. Máquina Introdução:
A máquina cortando de KC-BMY e vincando semiautomática é o equipamento principal para fazer a marca registrada da caixa de cor, da caixa e do papel.
Nossa máquina equipe-se com os dentes abertos do prendedor da alta intensidade, guia total da parte dianteira do balanço, guia de empurrão automático, estrutura do intervalo da elevada precisão, placa de fechamento pneumática, embreagem pneumática, proteção da sobrecarga e a coleta de papel automática, faz a distância da alimentação de papel mais curto, posicionando a precisão alta, cortando com calma, papel que recolhe o ordem, pode igualmente fazer cortar do não-prendedor.
Artigo | Parâmetros técnicos | |||||
BMY-1200 | BMY-1300 | BMY-1500 | BMY-1600 | |||
Tipo cortando | Imprensa de moldura do vidro de originais | Imprensa de moldura do vidro de originais | Imprensa de moldura do vidro de originais | Imprensa de moldura do vidro de originais | ||
Papel máximo | 1230*850mm | 1320*940mm | 1510*1120mm | 1650*1200mm | ||
tamanho transmissor | ||||||
Papel mínimo | 350*450mm | 400*500mm | 450*550mm | 500*550mm | ||
tamanho transmissor | ||||||
Tamanho cortando máximo | 1210*830mm | 1300*920mm | 1490*1100mm | 1630*1180mm | ||
Tamanho mínimo do prendedor | 6mm | 6mm | 6mm | 8mm | ||
Cortar máximo | ² de 300N/cm | ² de 300N/cm | ² de 320N/cm | ² de 350N/cm | ||
pressão | ||||||
Papel | Placa de marfim | 200-2000g/ ² de m | 200-2000g/ ² de m | 200-2000g/ ² de m | 200-2000g/ ² de m | |
proces | Ondulado | ≦8mm | ≦8mm | ≦8mm | ≦10mm | |
sed | placa | |||||
Precisão cortando | ±0.1mm | ±0.1mm | ±0.1mm | ±0.2mm | ||
Cortar máximo | 4500 sheets/h | 4500 sheets/h | 4500 sheets/h | 4200 sheets/h | ||
velocidade | ||||||
Pilha de alimentação máxima | 1400mm (acima | 1400mm (acima | 1400mm (acima | 1400mm (acima | ||
altura | nível) | nível) | nível) | nível) | ||
Pilha de alimentação mínima | 1200mm (acima | 1250mm (acima | 1250mm (acima | 1300mm (acima | ||
altura | nível) | nível) | nível) | nível) | ||
Poder total | 11kw | 13.5kw | 13.5kw | 20.5kw | ||
Peso total | 13T | 14.5T | 17.5T | 21T | ||
Tamanho total | 4200*2200*2250 | 4200*2250*2250 | 4200*2300*2250 | 5200*2450*2250 | ||
milímetro | milímetro | milímetro | milímetro |
II. componentes e características:
1. Peça da alimentação de papel: Codifique pre o papel, plataforma da alimentação de papel, banco pneumático.
Pre papel do código: O cilindro que desliza o alumínio do ângulo, fácil e jejua para operar-se. O operador precisa de pôr o papel processado no trole do papel do pre-código, e de pôr o trole de volta à plataforma da alimentação de papel para continuar o trabalho seguinte quando o papel ajusta o limite mais baixo.
Plataforma da alimentação de papel: A distância de aumentação automática da etapa pode ser ajustada de acordo com a quantidade de papel, a operação é fácil e rápida. Com as características da distância e do ponto baixo de alimentação mais curtos intensidade labor.
Banco pneumático: O suporte do operador na plataforma de funcionamento, pneumática ajustando a altura da máquina de acordo com a altura diferente do tempo do operador, os fáceis de operar, do salvamento e do esforço.
2. Posicionando a parte: o guia dianteiro, guia lateral.
Guia dianteiro: O guia lateral de balanço dianteiro do balanço total tem um impacto pequeno na borda de papel, elevação que posiciona a precisão, com quatro grupos de interruptor da fibra da precisão (tipo de Taiwan Riko) para verificar o papel no lugar e para evitar o desperdício do papel.
Guia lateral: Você pode escolher o guia lateral baseado em produtos diferentes, nenhuma necessidade de substituir os componentes, fáceis e de ajustá-los rapidamente.
3. Parte cortando: prendedores, quadro cortando da folha, placa de aço cortando, estrutura da transmissão, plataforma inferior do anfitrião, a plataforma movente e a plataforma superior, estrutura intermitente, freio de embreagem pneumático.
A pressão cortando pode em geral regulando e pode igualmente frontear a borda de prendedor que regula separadamente, o redutor manual é economia conveniente e labor.
Prendedores: Os grippes são feitos de grande resistência da carcaça dura da precisão da liga de alumínio, com boa rigidez, material claro, inércia, de grande resistência pequenos, podem exatamente e lisamente papel de transferência no corredor de alta velocidade. O guia original da parte dianteira do prendedor, o posicionamento dobro cortando e a curva running de bens da came, os de baixo nível de ruído, da elevada precisão e do último, borda de prendedor são somente 6 milímetros.
Quadro cortando da folha: O reforço dobro do quadro cortando da folha adota o trilho de guia de travamento e de rolamento pneumático do rolamento, segurança alta, operação fácil. A placa de flutuação dura da liga de alumínio, quadro cortando da folha com placa do gancho, faz uma placa que posiciona exatamente e forte, e pode ser reutilização, pode eficazmente impedir o deslocamento e o breakaway cortando da placa.
Placa de aço cortando: A placa 70CR de aço processada pelo tratamento térmico especial, bom nivelamento, dureza alta, vida útil longa. O sistema personalizado da edição do fumo do coxim de ar faz a placa de aço que empurram dentro e para fora, fácil e a trabalho-economia.
Estrutura da transmissão: O projeto novo da transmissão faz a precisão de alta velocidade que corta. A movimentação principal adota a engrenagem de sem-fim e a estrutura projetada especializada da haste de conexão do eixo de manivela, a conexão do arbusto do rolamento reduzirá o espaço do movimento, para evitar o impacto da engrenagem de sem-fim e o sem-fim, pressão cortando da elevação, tem a função da alta pressão. Os 4 cantos de plataforma movente são equipados com a mola do amortecedor da descompressão e reduzem a máquina que veste, fazem a máquina que corre mais constante.
Hospede a plataforma inferior, plataforma movente e a plataforma superior: Estes componentes-chave feitos da carcaça de areia dútile de grande resistência da resina do ferro, da força de alta elasticidade e da boa dureza.
Estrutura intermitente: Usando a estrutura de índice ternária paralela da came da elevada precisão, a curva da came é special projetado, ângulo transversal grande, toma o prendedor que corre mais constante.
Freio de embreagem pneumático: Controle o torque transmissor ajustando a pressão de ar, de baixo nível de ruído, boa travando o desempenho. Automático fora da máquina quando a proteção da sobrecarga da máquina para evitar o acontecimento do acidente.
4 peças de limpeza do lixo:
Combine com o sistema de registro da linha central, o molde é fácil de mudar e muito exato.
A estrutura dobro do movimento da ação, o homem ou o molde fêmea estão disponíveis para o produto diferente.
O sistema do desperdício do papel do prendedor da borda realiza o descascamento waste de quatro bordas.
5. Parte de coleta de papel: Recolhendo o papel automaticamente e quantitativamente.
O papel de alinhamento traseiro, papel de alinhamento do lado para assegurar a ordenança automática da alimentação de papel, a estrutura da máquina de coleta de papel é operação simples, rápida. O papel de alinhamento traseiro ajustado por elétricas, três vezes mais rapidamente do que o funcionamento manual, a operação é simples e conveniente. O operador pode monitorar o papel de alinhamento traseiro na frente da máquina. O papel de alinhamento traseiro equipe-se com o interruptor dobro da detecção para monitorar o papel em ordem. Puder igualmente tomar amostras quando corredor da máquina. Alarmará automaticamente quando de papel o alcance de coleta a ordem lembrar o operador substitui a plataforma de coleta de papel.
Papel quantitativo: Pode ajustar o valor arbitrário de 10 a 9999, ele fora de automaticamente quando o papel alcança o valor ajustado.
6. Peça de controle elétrica: Motor, PLC e relação homem-máquina, sistema de controlo eletrônico, todos os tipos do dispositivo de proteção da segurança.
Motor: Com o motor stepless importado do controle de velocidade do inversor de Fuji, faz a energia da economia do motor principal, de baixo nível de ruído. A alimentação de papel e o motor de coleta do redutor escolhem Taiwan importado motor de travagem eletromagnético da retardação, com desempenho alto da segurança, vida útil longa e ruído do corredor do ponto baixo.
Relação do PLC e da humano-máquina: A indicação digital a velocidade e o estado de trabalho da máquina, o motor principal é controlada pelo conversor de frequência, controlo de velocidade stepless faz o corredor mais constante. O sistema de exposição da relação homem-máquina pode indicar todos os tipos de condições de trabalho, de soluções oportunas e propostas de lugar de falha.
Sistema de controlo bonde: Processo do controle do microcomputador de controlo automático e de detecção do tempo real da alimentação de papel, transmitir de papel, cortando, coleta de papel.
Todos os tipos do dispositivo de proteção da segurança: Alarme do chifre quando os problemas aconteceram, e fora da máquina automaticamente para assegurar a segurança humana.
7. Sistema de lubrificação: Sistema de lubrificação forçado e sistema de lubrificação do sincronismo.
Sistema de lubrificação forçado: A pressão de óleo e o ajuste de caudal são convenientes, certificam-se de que o subministro de petróleo da movimentação principal normalmente e não se fora da máquina ao correr.
Sistema de lubrificação do sincronismo: Conectado com o controlador programável do anfitrião, faz o controle de lubrificação da função automaticamente. Chain transmissor lubrificado pela escova do óleo e tem o protetor do óleo para manter a limpeza da máquina, cal igualmente lubrifica a lubrificação quantitativamente e cronometrando, evite dano da máquina devido à falta de alimentação do manual. O sistema de lubrificação do sincronismo não somente para reduzir o ruído da máquina, mas para assegurar igualmente a máquina que corre com calma.
