Detalhes do produto:
Condições de Pagamento e Envio:
|
nome: | Dobrador Gluer da impressora de Flexo Inline | Aplicação: | cartonagem ondulada da caixa |
---|---|---|---|
Velocidade de trabalho: | 180-250pcs/min | Espessura do cartão: | 1-12mm |
engrenagens: | 20CrMnTi | Rolamentos: | NSK/NTN/HRB |
Realçar: | Máquina de Gluer do dobrador de Flexo,impressão do flexo e máquina cortando |

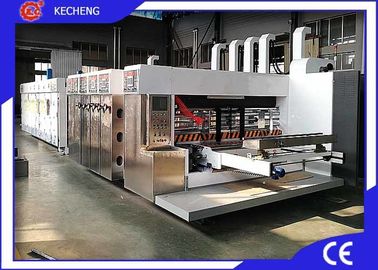

Dobrador ondulado automático de alta velocidade Gluer da impressora de Flexo da caixa da caixa da impressão superior Inline
KC-PG consiste na impressora automática, no gluer automático do dobrador e no auto bundler. Caracteriza unidades móveis, rolo para rolar transferência ou transferência do vácuo. A tinta e a economia de energia funcionam, tela táctil e instalação do PLC. O sistema de lubrificação automático mantém o lubrificante de todas as unidades a mesmo nível.
Intervalos ajustados pelo manual OU O PLC e o tela táctil, projeto rápido do funciton da ordem do economia-início.
Apropriado para cartão ondulado.
Parâmetro de Technologic
Modelo | KC-PG920 | KC-PG1224 | KC-PG1228 | KC-PG1628 |
Velocidade de trabalho máxima | 250pcs/min | 200pcs/min | 200pcs/min | 180pcs/min |
Tamanho de alimentação máximo | 900*2100mm | 1200*2500mm | 1200*2900mm | 1600*2900mm |
Tamanho de alimentação de salto máximo | 1100*2100mm | 1400*2500mm | 1400*2900mm | 1800*2900mm |
Tamanho de alimentação mínimo | 300*650mm | 350*720mm | 350*720mm | 420*750mm |
Tamanho máximo da impressão | 880*2000mm | 1150*2400mm | 1150*2800mm | 1550*2800mm |
Espessura do cartão | 2-11mm | 2-11mm | 2-11mm | 2-11mm |
Registro | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm |
Entalho preciso | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
Cortar preciso | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
Profundidade de entalho máxima | 210mm | 285mm | 285mm | 385mm |
Entalhando o intervalo | 260*75*260*75mm | 270*85*270*85mm | 270*85*270*85mm | 285*100*285*100mm |
Velocidade de Gluer | Sychronized com impressora | Sychronized com impressora | Sychronized com impressora | Sychronized com impressora |
Empacotando a velocidade | 15-20bundles/min | 15-20bundles/min | 15-20bundles/min | 15-20bundles/min |
1 unidade de alimentação
1) A alimentação contínua ou da faixa clara está disponível
2) Alimentador da borda de ataque com rolo (Mechnical que alimenta ou que alimenta servo para o opiton)
3) O fluxo e a pressão de ar do vácuo podem ser ajustados ao tamanho diferente combinado do cartão
4) O líquido de limpeza da folha do vácuo com duas fileiras de desempoeira a escova remove a poeira do suraface da impressão do cartão.
Unidade de impressão 2
1) rolo para rolar transferência da folha ou transferência do vácuo para a opção
2) Registrando +/-0.5mm
3) Lâmina de doutor (lâmina de doutor dobro ou única) ou distribuição de borracha da tinta do rolo para a opção
4) Tinta dobro da fonte da bomba de diafragma (estrutura da lâmina de doutor)
1) Única tinta da fonte do diaphragmpump (estrutura de borracha do rolo)
2) Restauração de Automtic após ter limpado a placa de impressão
3) roda de alimentação do Rápido-movimento adotada
Unidade 3 de entalho (único eixo)
1) O único eixo com as duas facas de entalho, altura da caixa ajustada pelo instructure interno da engrenagem para evitar lubrifica o óleo que mancha no cartão
2) Entalhar o suporte pode mover-se ao longo dos guias lineares conduzidos pelo parafuso movimentador para um movimento dos mais flexível e pecise.
3) Cole a faca de corte da aba com mola, corte o cartão de 5 dobras e de 7 dobras sem ajuste, muito conveniente.
4) Pre-creaser e o creaser minimizam a contagem que racha-se e promovem a melhor precisão de dobramento
5) A posse-puching da mão morre para a opção.
Unidade 4 de entalho (dois eixos para a opção)
1) Nenhuma necessidade desmontar as facas frequentemente quando entalhe o tamanho grande do cardboarad ou da faixa clara que alimentam, com escala de ajuste mais grande
2) Entalhar o suporte pode mover-se ao longo dos guias lineares conduzidos pelo parafuso movimentador para um movimento dos mais flexível e pecise.
3) Cole a faca de corte da aba com mola, corte o cartão de 5 dobras e de 7 dobras sem ajuste, muito conveniente.
4) Pre-creaser e o creaser minimizam a contagem que racha-se e promovem a melhor precisão de dobramento
5) A posse-puching da mão morre para a opção.

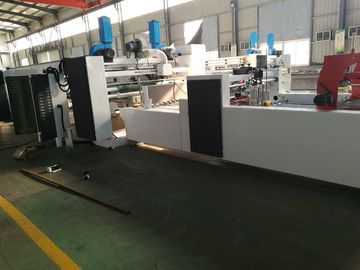

5 dobrando-se e unidade de colagem
Colando a parte
1) Cole o sistema de pulverizador com traço automático pelo olho ótico
2) Salvar a colagem, nenhum escape da colagem, fácil manter.
Parte de dobramento
1) O cartão transportado pela parte superior e cerca para baixo
2) O intervalo entre a parte superior e cerca para baixo pode ser ajustado
3) A roda da imprensa na seção de alimentação do cartão conduz na mola, a diferença entre a roda da imprensa e para baixo a placa de dobradura pode ser ajustada pelo limite de posição.
4) A seção traseira transporta pela sução do vácuo, a velocidade de dobramento da correia da parte inferior é mais alta do que a correia da sução do vácuo evitar a boca do scissor.
5) Há roda da correção em ambos os lados para fazer a caixa dobrada precisamente
6) O movimento horizontal da placa de dobradura ajustado pelo controle bonde
Unidade da contagem e de saída
1) O interruptor fotoelétrico conta precisamente
2) Dois servos adotados para realizar a contagem e a saída precisas
3) A pressão de ar forte impedir a caixa que envolve quando output, tomada de ar pode ajustado
4) O defletor traseiro pode ser ajustado pelo controle bonde
5) A altura superior da correia pode ser ajustada pelo controle bonde
6) A seção da saída pode ser movida da direita para a esquerda no sentido.
Unidade 6 de empacotamento
1) Conectado com o gluer, recolha e transporte a caixa lisamente
2) o intervalo da aleta pode ser ajustado conforme o tamanho da caixa
3) Os PP amarram o empacotamento automaitcally
4) Posição de colocação de correias da detecção fotoelétrica
