Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome: | A impressora Slotter morre cortador | Aplicação: | Impressão ondulada da caixa que entalha cortar |
---|---|---|---|
Tipo de impressão: | Impressão superior | Thickkness do cartão: | 1-12mm |
velocidade: | 150pcs/min | engrenagens: | 20 CrMnTi |
Realçar: | Máquina de Gluer do dobrador de Flexo,impressão do flexo e máquina cortando |

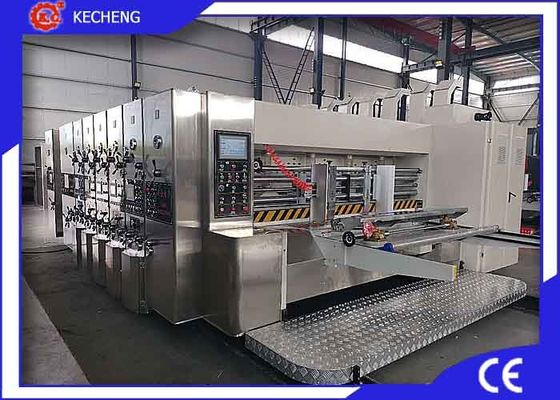

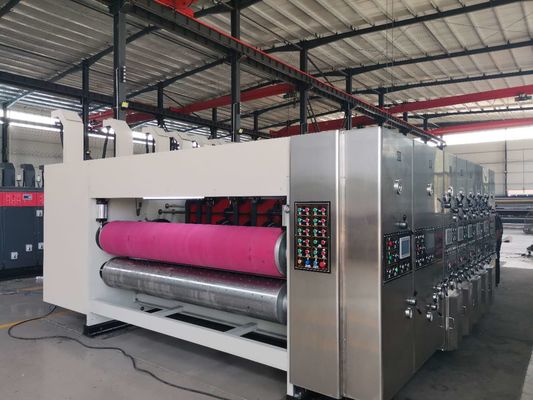

Modelo econômico imprimindo superior do empilhador de Slotter Die Cutter da impressora de Flexo de 5 cores
Modelo econômico imprimindo superior do empilhador de Slotter Die Cutter da impressora de Flexo de 5 cores 1)Transferência do rolo. 2)Alimentador da borda de ataque 3)Diferença do rolo ajustada pelo manual ou pelo PLC 4) Quencedd das engrenagens e grinded.
Parâmetro de Technologic
Modelo | KC-H618 | KC-H 920 | KC-H1224 | KC-H1628 | KC-H1632 |
Tamanho de alimentação máximo | 600*1900mm | 900*2100mm | 1200*2500mm | 1600*2900mm | 1600*3300mm |
Tamanho de alimentação mínimo | 220*600mm | 300*650mm | 400*720mm | 450*750mm | 450*750mm |
Tamanho imprimindo máximo | 550*1800mm | 880*1000mm | 1150*2400mm | 1550*2800mm | 1550*3200mm |
Tamanho de alimentação da faixa clara | 800*1900mm | 1100*2100mm | 1400*2500mm | 1800*2900mm | 1800*3300mm |
Velocidade máxima | 350pcs/min | 300pcs/min | 250pcs/min | 180pcs/min | 180pcs/min |
Registrar-se | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm |
Diferença de entalho mínima | 240*60*240*60mm | 250*70*250*70m | 270*80*260*80mm | 280*100*280*100mm | 280*100*280*100mm |
Entalho preciso | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
Cortar preciso | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
CARACTERÍSTICAS
Todas as engrenagens são feitas de 20 CrMnTi, se submetem extinto e preciso grinded para o bom serviço da impressão e da longa vida
Todos os rolos se submetem ao tratamento preciso, grinded e chapeados com o chorme rígido e fazem a correção do equilíbrio
O rolamento tem HRB, NTN, NSK para a opção

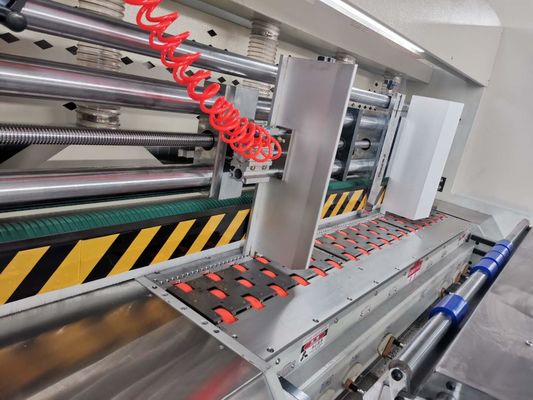

Unidade do alimentador
O ※ que separa e que combina da máquina e da plataforma submete-se ao controle elétrico adicionou com alarme que soa consecutivamente durante a corrida para assegurar a segurança do trabalhador
o ※ ataque o sistema de alimentação da borda que adota a sução do vácuo para fazer envolvendo a alimentação do cartão liso, volume do esboço do ar pode ser ajustado de acordo com o cartão diferente.
O lado do ※ confunde o movimento é ajustado pelo controle manual e o movimento traseiro do defletor é ajustado pelo controle elétrico, fácil de operar.
Rolete de alimentação superior do ※: tubulação de aço sem emenda coberta com a borracha desgaste-resistente para certificar-se do papel alimentado na boa forma.
※ Abaixo do rolete de alimentação: a tubulação de aço sem emenda é chapeada com o cromo e a superfície grinded.

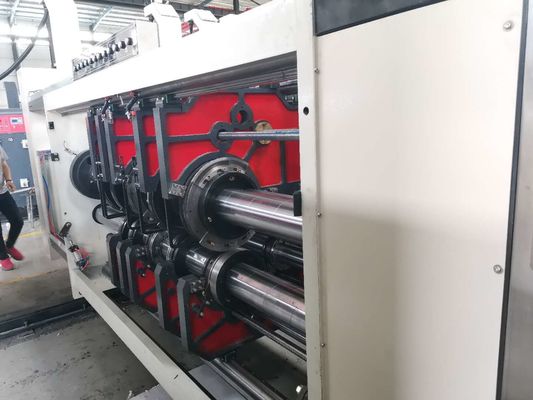

Unidade de impressora
Rolo de impressão do ※:
1)o rolo de impressão é tubulação de aço sem emenda é chapeado com o cromo rígido e a superfície grinded;
2)O tratamento da correção assegura a corrida estavelmente;
3)Carregando e descarregando a placa imprimindo com controlo elétrico CW/CCW pelo interruptor de pé.
※ Que pressiona o rolo:
1)Pressionando o rolo, a tubulação de aço sem emenda é chapeada com o cromo rígido e a superfície grinded;
2)O tratamento da correção assegura a corrida estavelmente
3)Pressionar o seletor do intervalo do rolo é ajustada pelo controle manual em uma escala de ajuste de 0 a 12mm
Rolo de Anilox do ※:
1)O rolo de Anilox, tubulação de aço sem emenda é chapeado com o cromo rígido e a superfície grinded, pressionando o anilox;
2)Engrenagem de levantamento pneumática automática que trabalha com sistema de alimentação (o rolo de Anilox abaixa para baixo para tocar em imprimir o molde durante a alimentação, aumenta acima para deixar imprimir o molde após ter parado a alimentação);
Rolo de borracha de distribuição da tinta do ※:
1)A tubulação de aço sem emenda do rolo de borracha é chapeada com o cromo rígido e a superfície grinded.
2)A borracha grinded especialmente no meio e no nível superior com efeito de distribuição da tinta excelente
Rolete de alimentação do ※:
1)Rolete de alimentação superior, tubulação de aço sem emenda com as 2 rodas de alimentação do diâmetro 136mm, chapeadas com o cromo rígido e a superfície grinded.
2) Abaixo do rolete de alimentação, chapeado com o cromo rígido e a superfície grinded.
3) O seletor de alimentação do intervalo é ajustado pelo controle manual em uma escala de ajuste de 0 a 12mm
Ajuste da fase do ※:
1)Estrutura planetária;
2) Ajuste numérico elétrico de 360°
3)O movimento horizontal pode ser ajustado pelo controle manual com ajuste de uma distância de 10mm
Circulação do ※ da água da tinta:
1)A bomba de diafragma realizaram o fornecimento da tinta, fácil de operar pneumáticos e mantêm-no;
2)A tela de filtro do óleo pode filtrar a impureza
Unidade de Slotter
Dispositivo vincando do ※:
1)O diâmetro vincando do rolo é ¢110mm, chapeado com o cromo rígido e a superfície grinded, com movimento estável;
2) Tratado com a correção do equilíbrio para realizar o corredor estável;
3)O seletor vincando do intervalo do rolo corre o ajuste manual em um formulário ajustável 0 12mm da escala.
4)Movimento horizontal vincando da roda ajustado pelo controle elétrico.
Estrutura do ajuste horizontal do ※ de entalhar o suporte da faca:
1)Diâmetro do eixo 176 milímetros, chapeados com o cromo rígido e a superfície grinded com movimento estável;
2)A largura de entalho é 7mm;
3)A faca de entalho de aço da liga grinded na forma da engrenagem após o tratamento térmico caracteriza a rigidez e a dureza excelentes;
4)Entalhando a faca e vincando o movimento horizontal da roda ajustado pelo controle manual, fácil de operar.
※ Que entalha a estrutura do ajuste da fase:
1)Estrutura da engrenagem planetária;
2)Entalhando a fase adota o ajuste numérico elétrico de 360° (correr e parar podem ser ajustadas)
3) Altura da caixa ajustada pelo controle elétrico.
Unidade cortando
Rolo cortando do ★
O diâmetro externo do ※ é ¢255mm (sem cortador de dado)
※ Feito do material do molde de aço e chapeado com o cromo rígido e a superfície grinded
O ※ tratou com a correção do equilíbrio para melhorar a estabilidade de corrida
O intervalo fixo do parafuso do ※ no cortador de dado é 100mm
O ※ apropriado morre cortador que a altura é 25.4mm
※ Que entalha facas para opções
rolo do ★Cushion
O diâmetro externo do ※ é ¢281mm
o material Aço-moldando do ※ é chapeado com o cromo rígido e a superfície grinded.
A correção do equilíbrio do ※ melhora a estabilidade de corrida.
O ※ entrega o ajuste do intervalo com o rolo do cortador de dado.
A espessura do ※ do coxim alcança 9mm, largura 250mm
Facilidade movente mecânica do ※ com uma distância movente horizontal de 40mm
estrutura do ajuste do ★Phase
Estrutura da engrenagem planetária do ※.
A fase cortando do ※ é controlada pelo ajuste numérico elétrico de 360° (correr e parar podem ser ajustadas)
ajuste ★Interval
O intervalo de alimentação do ※ está ajustando pelo controle manual
Empilhador
1 altura de empilhamento máxima 1600mm
Corrente 2 que conduz ou que conduz hidráulico para a opção
O dispositivo de segurança 3 instalou para evitar de repente a gota do armário da coleção
Boa qualidade 4 para transportar a correia para o serviço dos muitos tempos
